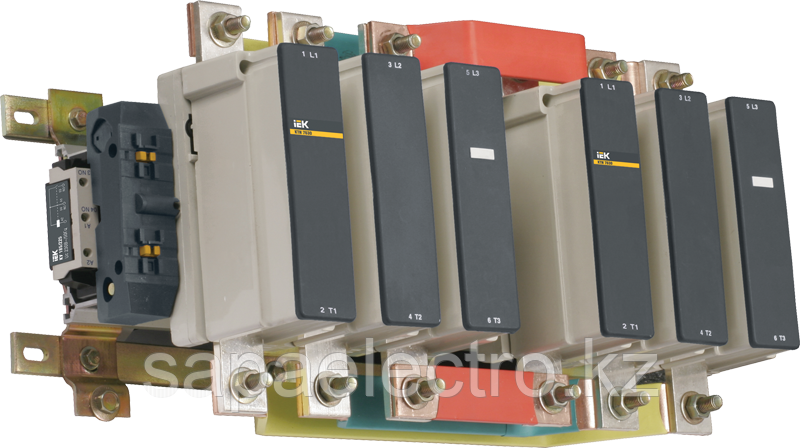

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 400В |
| Номин рабочий ток Ie 400 В: | 630А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм разомкнутых-НО конт: | 2 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660В |
| Номин напряжение изоляции Ui: | 660В |
| Номин импульсное напряжение: | 8кВ |
| Условный тепловой ток Ith при АС-1: | 1000А |
| Номин мощность при AC-3 230 В: | 200.0кВт |
| Номин мощность при AC-3 400 В: | 335.0кВт |
| Номин мощность при AC-3 660 В: | 450.0кВт |
| Макс кратковременная нагрузка: | 5040А |
| Условный ток короткого замыкания Inc: | 18000А |
| Защита от сверхтоков - предохр gG: | 1000А |
| Мощность рассеяния при Ie АС-3: | 48Вт |
| Мощность рассеяния при Ie АС-1: | 120Вт |
| Момент затяжки: | 58Нм |
| Шина двойная - каждая размером: | 60х5мм |
| Метрический диаметр винта: | 12мм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
| Диапазоны напряж управления при отпускании Uc: | 0,35...0,55 |
| Время срабатывания при замыкании: | 40...80мс |
| Время срабатывания при размыкании: | 100...200мс |
| Гибкий кабель 1 или 2 провода: | 1...4мм² |
| Мех износоустойчивость: | 0.8млн ком циклов |
| Гибкий кабель с наконечником 1 пров: | 1...4мм² |
| Гибкий кабель с наконечником 2 пров: | 1,125мм² |
| Жесткий кабель без након 1 или 2 пров: | 1...4мм² |
| Кол-во дополнительных контактов: | 1 |
| Степень защиты - IP: | IP00 |
| Тип монтажа: | Монтажная панель/плата |
| Климатическое исполнение: | УХ3 |
| Температура эксплуатации: | -45...+55°C |
| Ширина: | 636.0мм |
| Высота: | 304.0мм |
| Доп конт - Номин напряжение Un AC: | ≤ 660В |
| Доп конт - Номин напряжение изоляции Ui: | 660В |
| Доп конт - Ток термической стойкости In: | 10А |
| Доп конт - Защита от сверхтоков - предохр gG: | 10А |
| Доп конт - Макс кратковременная нагрузка: | 100А |
| Доп конт - Сопротивление изоляции: | > 10мОм |
| Тип напряжения управления: | Переменный (AC) |
| Количество полюсов: | 3 |
| Повторно-кратковр режим: | 120циклов оперирования в час |
| Доп конт - Момент затяжки: | 1.2нм |
Эксплуатационные параметры
| Срок службы, Лет: | 10 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | - | 1 |
|---|
| Единицы измерения | шт | - | шт |
|---|
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
|---|
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056094619 | - | 4606056094619 |
|---|
| Вес брутто, кг | 41.5 | - | 41.5 |
|---|
| l, см | 69 | - | 69 |
|---|
| b, см | 34 | - | 34 |
|---|
| h, см | 33 | - | 33 |
|---|
