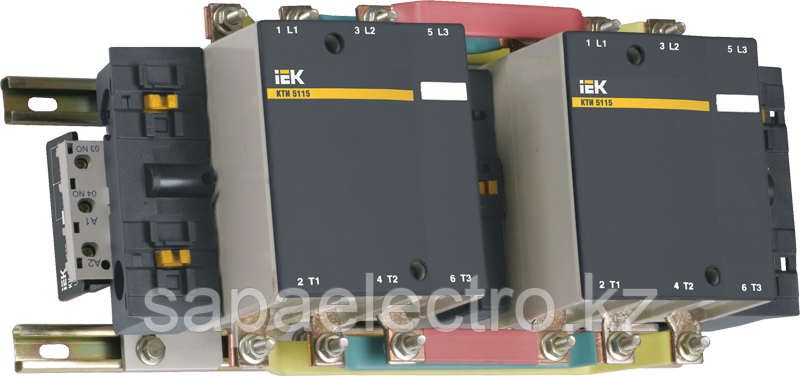

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.
Технические характеристики
Номин напряжение питания цепи управ Us AC 50 Гц: | 400В |
Номин рабочий ток Ie 400 В: | 265А |
Тип подключения вспомогат цепей: | Винтовое соединение |
Кол-во вспомогат норм разомкнутых-НО конт: | 2 |
Номин раб напряжение переменного тока Ue: | 230; 400; 660В |
Номин напряжение изоляции Ui: | 660В |
Номин импульсное напряжение: | 8кВ |
Условный тепловой ток Ith при АС-1: | 350А |
Номин мощность при AC-3 230 В: | 75.0кВт |
Номин мощность при AC-3 400 В: | 132.0кВт |
Номин мощность при AC-3 660 В: | 160.0кВт |
Макс кратковременная нагрузка: | 2120А |
Условный ток короткого замыкания Inc: | 10000А |
Защита от сверхтоков - предохр gG: | 400А |
Мощность рассеяния при Ie АС-3: | 21Вт |
Мощность рассеяния при Ie АС-1: | 37Вт |
Момент затяжки: | 35Нм |
Шина двойная - каждая размером: | 32х4мм |
Метрический диаметр винта: | 10мм |
Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
Диапазоны напряж управления при отпускании Uc: | 0,35...0,55 |
Время срабатывания при замыкании: | 40...65мс |
Время срабатывания при размыкании: | 100...170мс |
Сечение провода с наконечником: | 240мм² |
Гибкий кабель 1 или 2 провода: | 1...4мм² |
Мех износоустойчивость: | 1.0млн ком циклов |
Гибкий кабель с наконечником 1 пров: | 1...4мм² |
Гибкий кабель с наконечником 2 пров: | 1,125мм² |
Жесткий кабель без након 1 или 2 пров: | 1...4мм² |
Кол-во дополнительных контактов: | 1 |
Степень защиты - IP: | IP00 |
Тип монтажа: | Монтажная панель/плата |
Климатическое исполнение: | УХ3 |
Температура эксплуатации: | -45...+55°C |
Ширина: | 424.0мм |
Высота: | 203.0мм |
Доп конт - Номин напряжение Un AC: | ≤ 660В |
Доп конт - Номин напряжение изоляции Ui: | 660В |
Доп конт - Ток термической стойкости In: | 10А |
Доп конт - Защита от сверхтоков - предохр gG: | 10А |
Доп конт - Макс кратковременная нагрузка: | 100А |
Доп конт - Сопротивление изоляции: | > 10мОм |
Тип напряжения управления: | Переменный (AC) |
Количество полюсов: | 3 |
Повторно-кратковр режим: | 120циклов оперирования в час |
Доп конт - Момент затяжки: | 1.2нм |
Эксплуатационные параметры
Срок службы, Лет: | 10 |
Гарантийный срок, Лет: | 3 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
---|
Количество | 1 | - | 1 |
---|
Единицы измерения | шт | - | шт |
---|
Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
---|
Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
---|
Штрихкод | 4606056094534 | - | 4606056094534 |
---|
Вес брутто, кг | 17.2 | - | 17.2 |
---|
l, см | 46 | - | 46 |
---|
b, см | 25 | - | 25 |
---|
h, см | 26 | - | 26 |
---|
