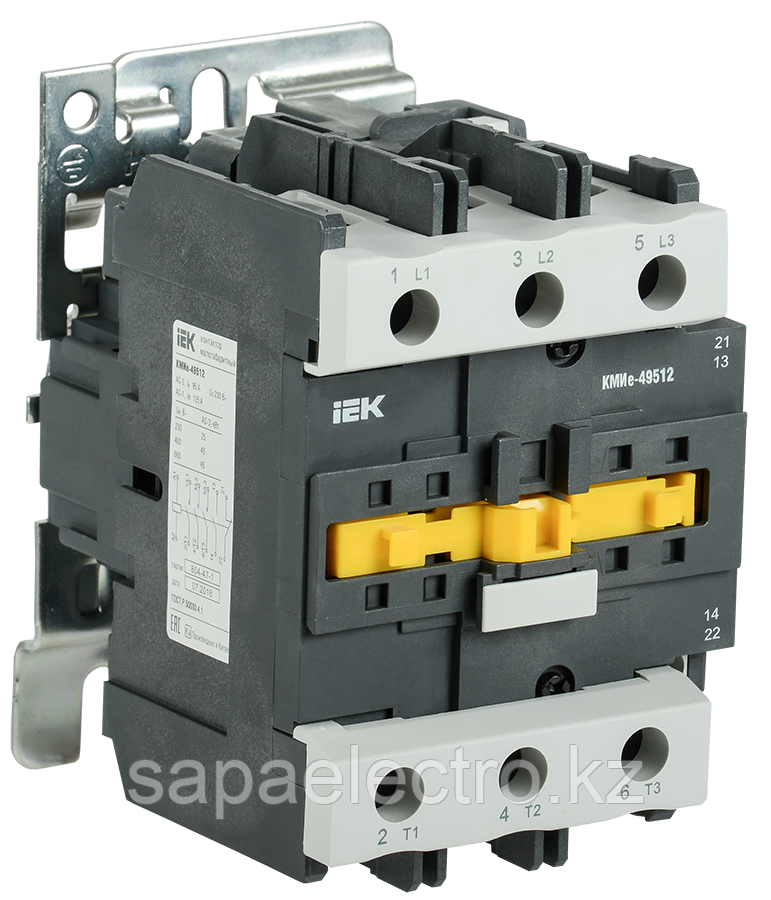

Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Высокая коммутационная износостойкость.Низкий уровень шума.Экономичное решение.Широкий ассортимент.
Технические характеристики
Номин напряжение питания цепи управ Us AC 50 Гц: | 400В |
Тип подключения вспомогат цепей: | Винтовое соединение |
Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
Номин раб напряжение переменного тока Ue: | 230, 400, 660В |
Номин напряжение изоляции Ui: | 660В |
Номин импульсное напряжение: | 6кВ |
Условный тепловой ток Ith при АС-1: | 125А |
Номин мощность при AC-3 230 В: | 22.0кВт |
Номин мощность при AC-3 400 В: | 37.0кВт |
Номин мощность при AC-3 660 В: | 45.0кВт |
Макс кратковременная нагрузка: | 1440А |
Условный ток короткого замыкания Inc: | 5000А |
Защита от сверхтоков - предохр gG: | 100А |
Мощность рассеяния при Ie АС-3: | 5,1Вт |
Мощность рассеяния при Ie АС-1: | 12,5Вт |
Метрический диаметр винта: | 10мм |
Диапазоны напряж управления при срабатыв Uc: | 0,8…1,1 |
Гибкий кабель без наконечника: | 16,0…35.0мм² |
Диапазоны напряж управления при отпускании Uc: | 0,3…0,6 |
Жесткий кабель без наконечника: | 25,0…50,0мм² |
Время срабатывания при замыкании: | 12…26мс |
Время срабатывания при размыкании: | 4…19мс |
Комутационная износоуст при АС-1: | 600млн циклов |
Комутационная износоуст при АС-3: | 600млн циклов |
Мех износоустойчивость: | 4.0млн ком циклов |
Гибкий кабель с наконечником 1 пров: | 1…4мм² |
Степень защиты - IP: | IP20 |
Температура эксплуатации: | -25…+50°C |
Ширина: | 86.0мм |
Высота: | 128.0мм |
Доп конт - Номин напряжение Un AC: | ≤ 660В |
Доп конт - Номин напряжение Un DC: | ≤ 440В |
Доп конт - Номин напряжение изоляции Ui: | 660В |
Доп конт - Ток термической стойкости In: | 10А |
Доп конт - Минимальная вкл способность Umin: | 17В |
Доп конт - Минимальная вкл способность Imin: | 5мА |
Доп конт - Защита от сверхтоков - предохр gG: | 10А |
Доп конт - Макс кратковременная нагрузка: | 100А |
Относительная влажность воздуха: | ≤ 90% при температуре +20°C |
Эксплуатационные параметры
Срок службы, Лет: | 15 |
Гарантийный срок, Лет: | 3 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
---|
Количество | 1 | - | 10 |
---|
Единицы измерения | шт | - | шт |
---|
Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
---|
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
---|
Штрихкод | 4606056315745 | - | 4606056315752 |
---|
Вес брутто, кг | 1.46 | - | 14.6 |
---|
l, см | 13 | - | 47.5 |
---|
b, см | 9 | - | 27.5 |
---|
h, см | 13.1 | - | 15 |
---|
