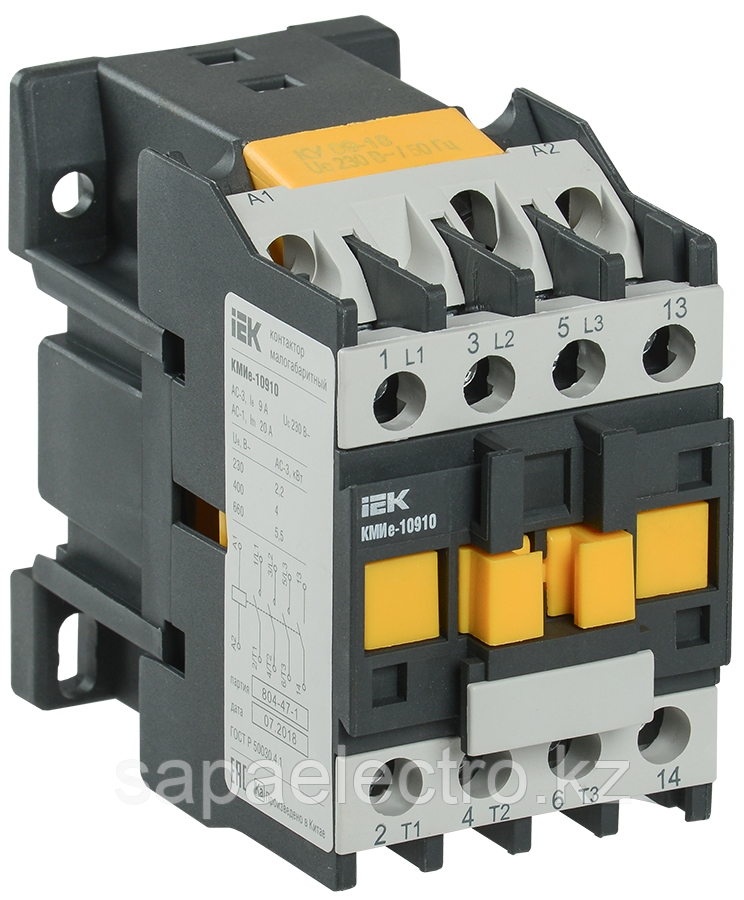

Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Высокая коммутационная износостойкость.Низкий уровень шума.Экономичное решение.Широкий ассортимент.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230В |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230, 400, 660В |
| Номин напряжение изоляции Ui: | 660В |
| Номин импульсное напряжение: | 6кВ |
| Условный тепловой ток Ith при АС-1: | 20А |
| Номин мощность при AC-3 230 В: | 2.2кВт |
| Номин мощность при AC-3 400 В: | 4.0кВт |
| Номин мощность при AC-3 660 В: | 5.5кВт |
| Макс кратковременная нагрузка: | 162А |
| Условный ток короткого замыкания Inc: | 1000А |
| Защита от сверхтоков - предохр gG: | 10А |
| Мощность рассеяния при Ie АС-3: | 0,2Вт |
| Мощность рассеяния при Ie АС-1: | 1,56Вт |
| Метрический диаметр винта: | 3,5мм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8…1,1 |
| Гибкий кабель без наконечника: | 1,0…2,5мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,3…0,6 |
| Жесткий кабель без наконечника: | 1,5…4,0мм² |
| Время срабатывания при замыкании: | 12…22мс |
| Время срабатывания при размыкании: | 4…19мс |
| Комутационная износоуст при АС-1: | 800млн циклов |
| Комутационная износоуст при АС-3: | 900млн циклов |
| Мех износоустойчивость: | 9.0млн ком циклов |
| Гибкий кабель с наконечником 1 пров: | 1…4мм² |
| Степень защиты - IP: | IP20 |
| Температура эксплуатации: | -25…+50°C |
| Ширина: | 45.0мм |
| Высота: | 75.0мм |
| Доп конт - Номин напряжение Un AC: | ≤ 660В |
| Доп конт - Номин напряжение Un DC: | ≤ 440В |
| Доп конт - Номин напряжение изоляции Ui: | 660В |
| Доп конт - Ток термической стойкости In: | 10А |
| Доп конт - Минимальная вкл способность Umin: | 17В |
| Доп конт - Минимальная вкл способность Imin: | 5мА |
| Доп конт - Защита от сверхтоков - предохр gG: | 10А |
| Доп конт - Макс кратковременная нагрузка: | 100А |
| Относительная влажность воздуха: | ≤ 90% при температуре +20°C |
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | - | 50 |
|---|
| Единицы измерения | шт | - | шт |
|---|
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
|---|
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056260007 | - | 4606056260014 |
|---|
| Вес брутто, кг | 0.36 | - | 18 |
|---|
| l, см | 7.7 | - | 44 |
|---|
| b, см | 4.8 | - | 27.5 |
|---|
| h, см | 8.8 | - | 21.5 |
|---|
