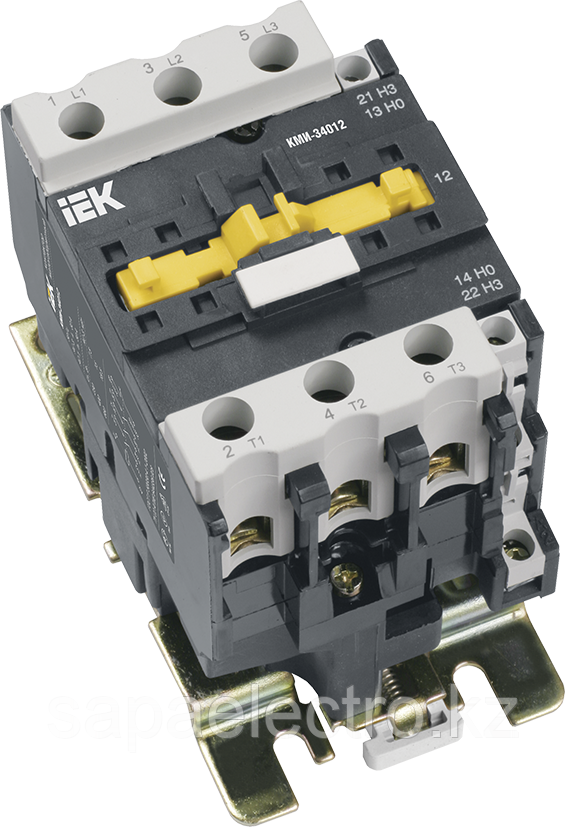

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
Технические характеристики
| Номин напряжение питания цепи управ Us AC 50 Гц: | 36В |
| Номин рабочий ток Ie 400 В: | 40А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660В |
| Номин напряжение изоляции Ui: | 660В |
| Номин импульсное напряжение: | 6кВ |
| Условный тепловой ток Ith при АС-1: | 60А |
| Номин мощность при AC-3 230 В: | 11.0кВт |
| Номин мощность при AC-3 400 В: | 18.5кВт |
| Номин мощность при AC-3 660 В: | 30.0кВт |
| Макс кратковременная нагрузка: | 720А |
| Условный ток короткого замыкания Inc: | 3000А |
| Защита от сверхтоков - предохр gG: | 50А |
| Мощность рассеяния при Ie АС-3: | 2,4Вт |
| Мощность рассеяния при Ie АС-1: | 5,4Вт |
| Момент затяжки: | 2,5Нм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
| Гибкий кабель без наконечника: | 6...16мм² |
| Диапазоны напряж управления при отпускании Uc: | 0,3...0,6 |
| Жесткий кабель без наконечника: | 10...25мм² |
| Время срабатывания при замыкании: | 20...26мс |
| Время срабатывания при размыкании: | 8...12мс |
| Комутационная износоуст при АС-1: | 1,3млн циклов |
| Комутационная износоуст при АС-3: | 1,0млн циклов |
| Комутационная износоуст при АС-4: | 0,12млн циклов |
| Мех износоустойчивость: | 10.0млн ком циклов |
| Кол-во дополнительных контактов: | 2 |
| Степень защиты - IP: | IP20 |
| Тип монтажа: | Монтажная панель/плата |
| Климатическое исполнение: | УХЛ4 |
| Температура эксплуатации: | -25...+50°C |
| Ширина: | 75.0мм |
| Высота: | 128.0мм |
| Вес: | ≤ 1,4кг |
| Доп конт - Номин напряжение Un AC: | ≤ 660В |
| Доп конт - Номин напряжение Un DC: | ≤ 440В |
| Доп конт - Номин напряжение изоляции Ui: | 660В |
| Доп конт - Ток термической стойкости In: | 10А |
| Доп конт - Минимальная вкл способность Umin: | 24В |
| Доп конт - Минимальная вкл способность Imin: | 10мА |
| Доп конт - Защита от сверхтоков - предохр gG: | 10А |
| Доп конт - Макс кратковременная нагрузка: | 100А |
| Доп конт - Сопротивление изоляции: | > 10мОм |
| Тип напряжения управления: | Переменный (AC) |
| Количество полюсов: | 3 |
| Доп конт - Сечение присоединяемых проводников: | 1...4мм² |
| Доп конт - Момент затяжки: | 1.2нм |
Эксплуатационные параметры
| Срок службы, Лет: | не менее 15 |
| Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | - | 20 |
|---|
| Единицы измерения | шт | - | шт |
|---|
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
|---|
| Материал упаковки | КАРТОН | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056094794 | - | 4606056095791 |
|---|
| Вес брутто, кг | 1.297 | - | 26.5 |
|---|
| l, см | 13.3 | - | 42 |
|---|
| b, см | 8.2 | - | 27 |
|---|
| h, см | 12 | - | 25 |
|---|
