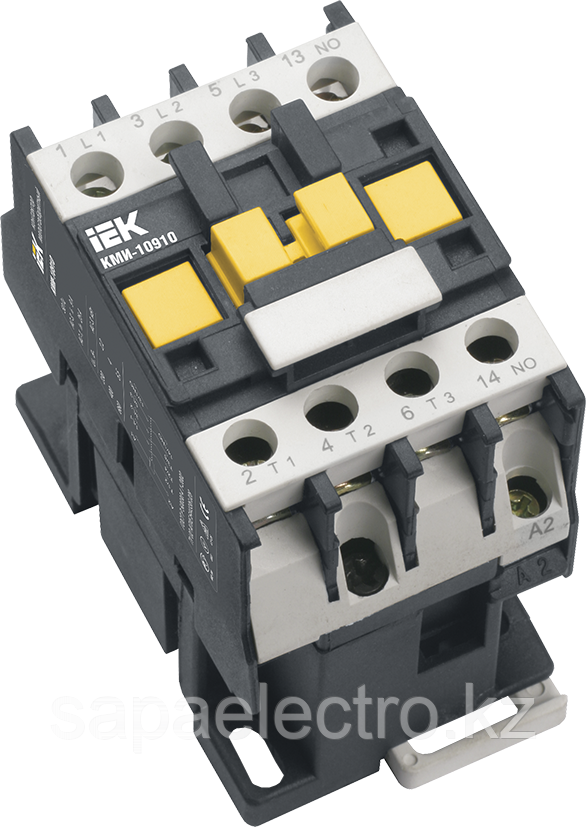

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
Технические характеристики
Номин напряжение питания цепи управ Us AC 50 Гц: | 230В |
Номин рабочий ток Ie 400 В: | 9А |
Тип подключения вспомогат цепей: | Винтовое соединение |
Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
Номин раб напряжение переменного тока Ue: | 230; 400; 660В |
Номин напряжение изоляции Ui: | 660В |
Номин импульсное напряжение: | 6кВ |
Условный тепловой ток Ith при АС-1: | 25А |
Номин мощность при AC-3 230 В: | 2.2кВт |
Номин мощность при AC-3 400 В: | 4.0кВт |
Номин мощность при AC-3 660 В: | 5.5кВт |
Макс кратковременная нагрузка: | 162А |
Условный ток короткого замыкания Inc: | 1000А |
Защита от сверхтоков - предохр gG: | 10А |
Мощность рассеяния при Ie АС-3: | 0,2Вт |
Мощность рассеяния при Ie АС-1: | 1,56Вт |
Момент затяжки: | 1,2Нм |
Диапазоны напряж управления при срабатыв Uc: | 0,8...1,1 |
Гибкий кабель без наконечника: | 1,0...2,5мм² |
Диапазоны напряж управления при отпускании Uc: | 0,3...0,6 |
Жесткий кабель без наконечника: | 1,5...4мм² |
Время срабатывания при замыкании: | 12...22мс |
Время срабатывания при размыкании: | 4...19мс |
Комутационная износоуст при АС-1: | 1,3млн циклов |
Комутационная износоуст при АС-3: | 1,5млн циклов |
Комутационная износоуст при АС-4: | 0,2млн циклов |
Мех износоустойчивость: | 15.0млн ком циклов |
Кол-во дополнительных контактов: | 1 |
Степень защиты - IP: | IP20 |
Тип монтажа: | При помощи винтов, на DIN-рейку |
Климатическое исполнение: | УХЛ4 |
Температура эксплуатации: | -25...+50°C |
Ширина: | 45.0мм |
Высота: | 75.0мм |
Вес: | ≤ 0,34кг |
Доп конт - Номин напряжение Un AC: | ≤ 660В |
Доп конт - Номин напряжение Un DC: | ≤ 440В |
Доп конт - Номин напряжение изоляции Ui: | 660В |
Доп конт - Ток термической стойкости In: | 10А |
Доп конт - Минимальная вкл способность Umin: | 24В |
Доп конт - Минимальная вкл способность Imin: | 10мА |
Доп конт - Защита от сверхтоков - предохр gG: | 10А |
Доп конт - Макс кратковременная нагрузка: | 100А |
Доп конт - Сопротивление изоляции: | > 10мОм |
Тип напряжения управления: | Переменный (AC) |
Количество полюсов: | 3 |
Доп конт - Сечение присоединяемых проводников: | 1...4мм² |
Доп конт - Момент затяжки: | 1.2нм |
Эксплуатационные параметры
Срок службы, Лет: | не менее 15 |
Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
---|
Количество | 1 | - | 50 |
---|
Единицы измерения | шт | - | шт |
---|
Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
---|
Материал упаковки | КАРТОН | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
---|
Штрихкод | 4606056033427 | - | 4606056033434 |
---|
Вес брутто, кг | 0.3668 | - | 18.34 |
---|
l, см | 7.5 | - | 42.5 |
---|
b, см | 4.5 | - | 28.5 |
---|
h, см | 8.5 | - | 20.5 |
---|
