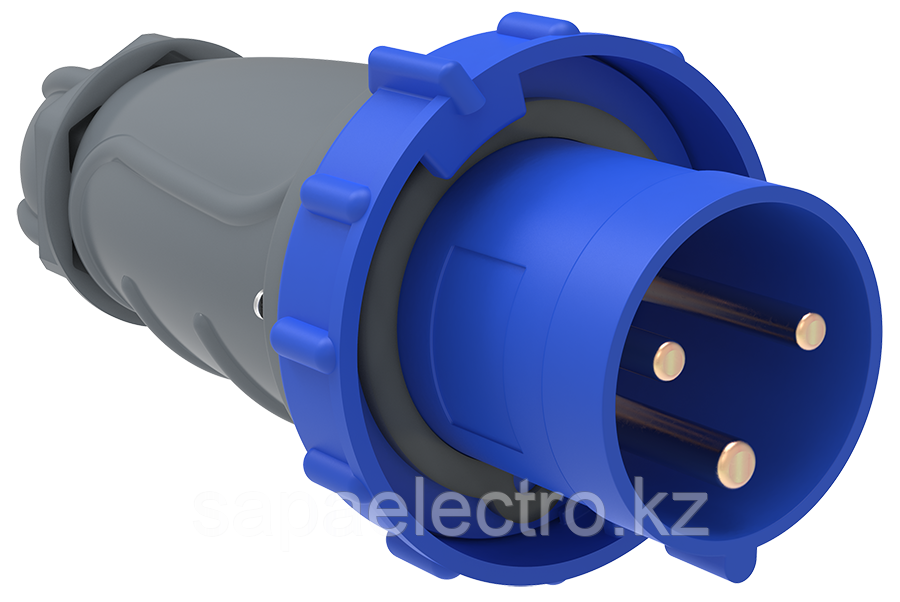

Оригинальная конструкция силовых разъемов MAGNUM разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников. Конструктивное решение силовых разъемов MAGNUM сочетает в себе лучший мировой опыт в сочетании с рядом специализированных уникальных доработок инженеров IEK.Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов MAGNUM.Силовые разъемы MAGNUM подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.Силовые разъемы MAGNUM IEK производятся в России, на основной производственной площадке ГК IEK.
Пластиковые детали разъемов изготавливаются из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.Все пластиковые детали разъёмов имеют усиленную конструкцию, позволяющую выдерживать повышенные нагрузки и жёсткие условия эксплуатации.Усиленная система присоединения проводников во всех разъемах.Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги и надежно закреплены.Винты на корпусе расположены максимально удобно.Проникновение пыли предотвращено полностью. Защита от водяных струй и кратковременного погружения под воду до 1м (IP67).Шероховатая поверхность изделий обеспечивает удобный захват, что особенно важно при работе в неблагоприятных погодных условиях (например, высокой влажности или отрицательных температур).
Технические характеристики
| Номин напряжение: | 200В |
| IEC ток: | 63А |
| Напряжение согл EN 60309-2: | 230 В 50-60 ГЦ , синий |
| Степень защиты - IP: | IP67 |
| Ориентация заземл контакта-по циферблату часов: | 6ч |
| Номин электр прочность изоляции: | 500В |
| Диапазон раб напряжений: | 200...250В |
| Макс поперечное сечение проводника: | 6,0...16,0мм² |
| Номин частота: | 50/60Гц |
| Число контактов: | 2P+PE (однофазн. 3-проводника) |
| Количество полюсов: | 2 |
| Тип подключения: | Клемма винтовая |
| Ввод кабеля: | Уплотнительная гайка |
| Материал: | Пластик |
| Цветовая кодировка: | Синий/голубой |
| Наличие блокировки: | Электрическая блокировка |
| Фиксирующее устройство: | Байонетное кольцо |
| Температура эксплуатации: | -25...+40°C |
| Профиль - угол вилки: | Прям./прямолинейн. |
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | 2 | 12 |
|---|
| Единицы измерения | шт | шт | шт |
|---|
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
|---|
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056176674 | 4606056176681 | 4606056178661 |
|---|
| Вес брутто, кг | 0.725 | 1.45 | 8.7 |
|---|
| l, см | 25.4 | 25.5 | 44 |
|---|
| b, см | 12.3 | 21.5 | 37.5 |
|---|
| h, см | 12.3 | 12 | 26 |
|---|
