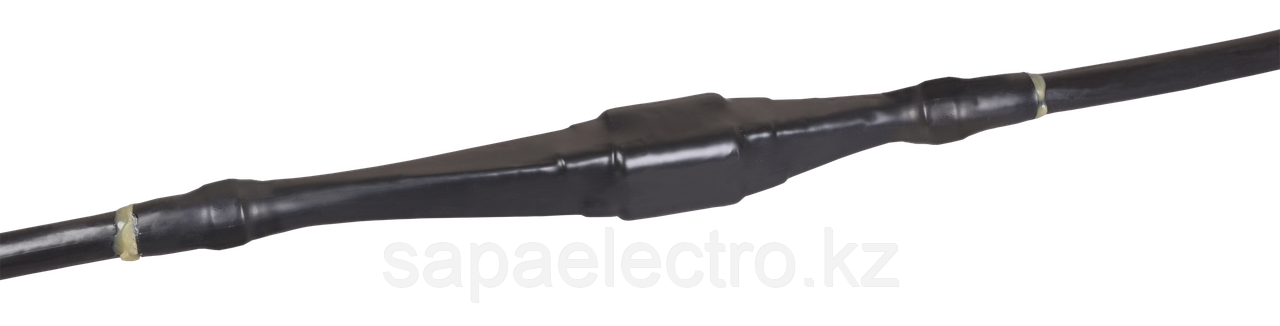

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.Муфты кабельные соединительные ПСттбэ-1 для внутренней и наружной установки предназначены для соединения одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока. Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ их аналогов и модификаций.По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.
Муфты подходят как для установки непосредственно в грунте, тоннелях и каналах, так и на открытом воздухе: на эстакадах, кабельных полках и т.п.Комплект муфты включает в себя комплект паяного или не паяного заземления на выбор. Комплект не паяного заземления содержит пружины постоянного давления ППД, изготовленные из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля, обеспечивающие надежное и безопасное соединение экрана или брони кабеля шиной заземления ПМЛ.Абсолютная герметичность конструкции муфты за счет:- применения высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности внешнего кожуха, трубок и перчаток.Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без гильз, с болтовыми гильзами со срывными головками.Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.Расширенная гарантия сроком на 6 лет.
Технические характеристики
| Количество проводов: | 4 |
| Номин поперечное сечение проводника: | 35...50мм² |
| Тип изоляционного материала: | ПВХ/СПЭ |
| Тип установки: | Внутренняя и наружная |
| Комплектация: | С термоус трубками |
| Тип соединителей: | Со срывным болтом |
| Крепление шины заземления к кабелю: | Пружины постоян давления |
| Номин напряжение: | 1кВ |
| Материал: | Термоусаживаемый полимер |
| Мин температура полной усадки: | 120°C |
| Диапазон рабочих температур: | -45...+50°C |
| Коэффициент усадки: | 3:1 |
Эксплуатационные параметры
| Срок службы, Лет: | 30 |
| Гарантийный срок, Лет: | 6 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | - | 1 |
|---|
| Единицы измерения | компл | - | компл |
|---|
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
|---|
| Материал упаковки | КАРТОН | - | КАРТОН |
|---|
| Штрихкод | 4606056294477 | - | 4606056294477 |
|---|
| Вес брутто, кг | 1.485 | - | 1.485 |
|---|
| l, см | 103 | - | 103 |
|---|
| b, см | 21 | - | 21 |
|---|
| h, см | 15 | - | 15 |
|---|
