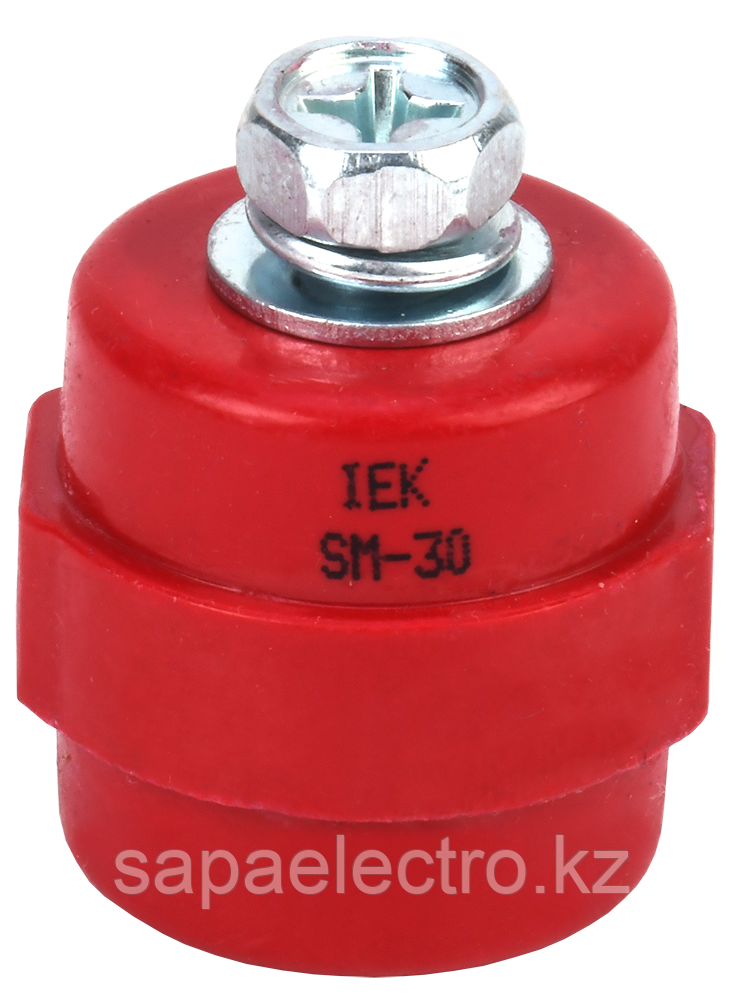

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Технические характеристики
| Количество полюсов: | 1 |
| Макс номин ток: | 380А |
| Расстояние между шинами: | 50...125мм |
| Номин раб напряжение: | 1000В |
| Выдерж напряж грозового импульса: | 8.0кВ |
| Механ разрушающая сила на изгиб: | 8кН |
| Механ разрушающий крутящий момент: | 0.3кНм |
| Наибольший наружн диаметр: | 32мм |
| Наименьший наружн диаметр: | 25мм |
| Длина резьбы: | 10мм |
| Метрический размер резьбы - М: | 8мм |
| Температура эксплуатации: | -40...+60°C |
| Кол-во болтов на изолятор: | 2шт |
| Высота: | 30.0мм |
| Цвет: | Красный |
| Материал: | Полимерный материал |
| Вид или марка материала: | Полиамид усиленный стекловолокном |
| Тип конструкции: | Изолятор SM |
Эксплуатационные параметры
| Срок службы, Лет: | 30 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | 10 | 500 |
|---|
| Единицы измерения | шт | шт | шт |
|---|
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
|---|
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056214031 | 4606056214048 | 4606056214055 |
|---|
| Вес брутто, кг | 0.068 | 0.68 | 34 |
|---|
| l, см | 4 | 15.5 | 36 |
|---|
| b, см | 3.2 | 6.5 | 36 |
|---|
| h, см | 3.2 | 3.5 | 26 |
|---|
