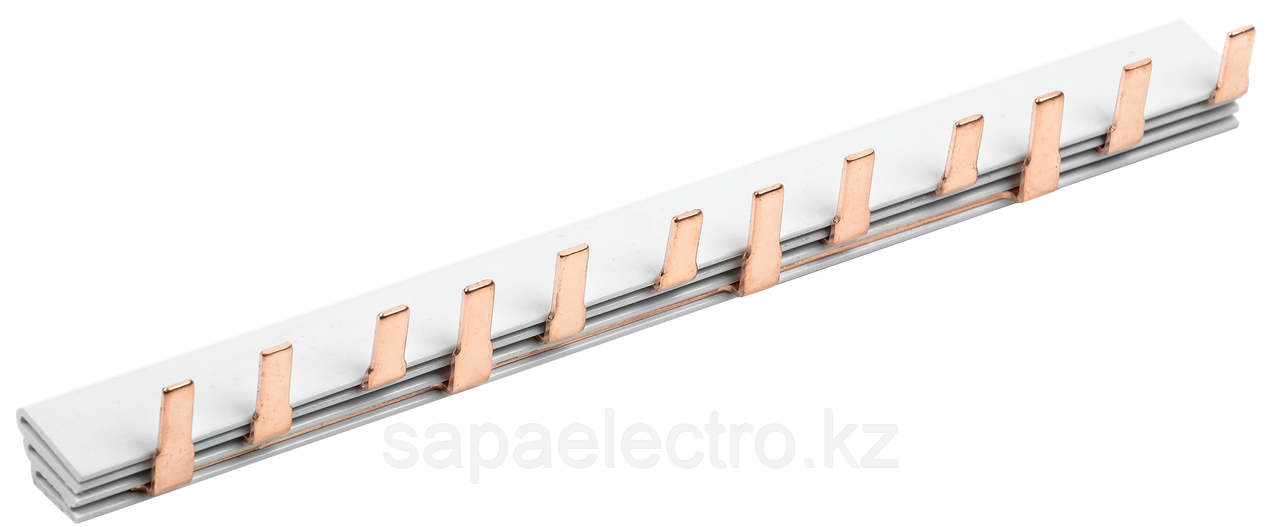

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Технические характеристики
| Максимальное количество подключаемых устройств: | 12 |
| Размеры поля или шага: | 18мм |
| Длина: | 220мм |
| Номин продолжительный ток Iu: | 63А |
| Тип подключения: | Штырь |
| Номин импульсное напряжение: | 4кВ |
| Номин кратковременно выдерживаемый ток Icw: | 12кА |
| Материал: | Медь |
| Общ количество полюсов: | 3 |
| Номин напряжение: | 230/400В |
| Вес: | 0,6кг |
| Температура эксплуатации: | -45...+40°C |
| Номин напряжение изоляции Ui: | 600В |
Эксплуатационные параметры
| Срок службы, Лет: | не менее 15 |
| Гарантийный срок, Лет: | 2 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | 10 | 200 |
|---|
| Единицы измерения | шт | шт | шт |
|---|
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
|---|
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056214277 | 4606056214284 | 4606056214291 |
|---|
| Вес брутто, кг | 0.115 | 1.15 | 23 |
|---|
| l, см | 24 | 23.5 | 23 |
|---|
| b, см | 5 | 4 | 21 |
|---|
| h, см | 4 | 5.5 | 22 |
|---|
Комплектация
