Трансформаторы тока ТТИ предназначены:- для применения в схемах учета электроэнергии при расчетах с потребителями;- для применения в схемах коммерческого учета электроэнергии;- для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006.Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза".На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений.Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.

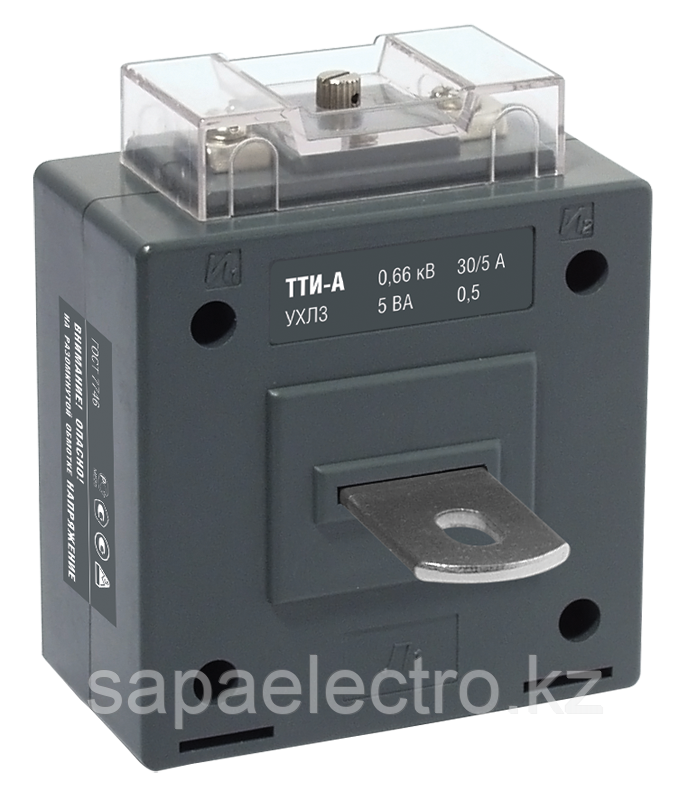

Медная луженая шина у трансформаторов ТТИ-А, дает возможность подключать как медные, так и алюминиевые проводники.Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей.Межповерочный интервал 5 лет.
Технические характеристики
| Первичный номин ток: | 1000А |
| Вторичный номин ток: | 5А |
| Класс точности: | 0,5 |
| Номин вторичная полная мощность: | 5ВА |
| Вторичное подключение: | Винтовое соединение |
| Наибольшее раб напряжение: | 0,72кВ |
| Номин частота: | 50Гц |
| Климатическое исполнение: | УХЛ3 |
| Степень защиты - IP: | IP20 |
| Номин напряжение: | 660В |
Эксплуатационные параметры
| Срок службы, Лет: | 25 |
| Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | - | 36 |
|---|
| Единицы измерения | шт | - | шт |
|---|
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
|---|
| Материал упаковки | КАРТОН | - | КАРТОН |
|---|
| Штрихкод | 4606056123869 | - | 4606056123876 |
|---|
| Вес брутто, кг | 0.9215 | - | 34.2 |
|---|
| l, см | 12.5 | - | 51 |
|---|
| b, см | 9 | - | 29 |
|---|
| h, см | 10.5 | - | 35 |
|---|
