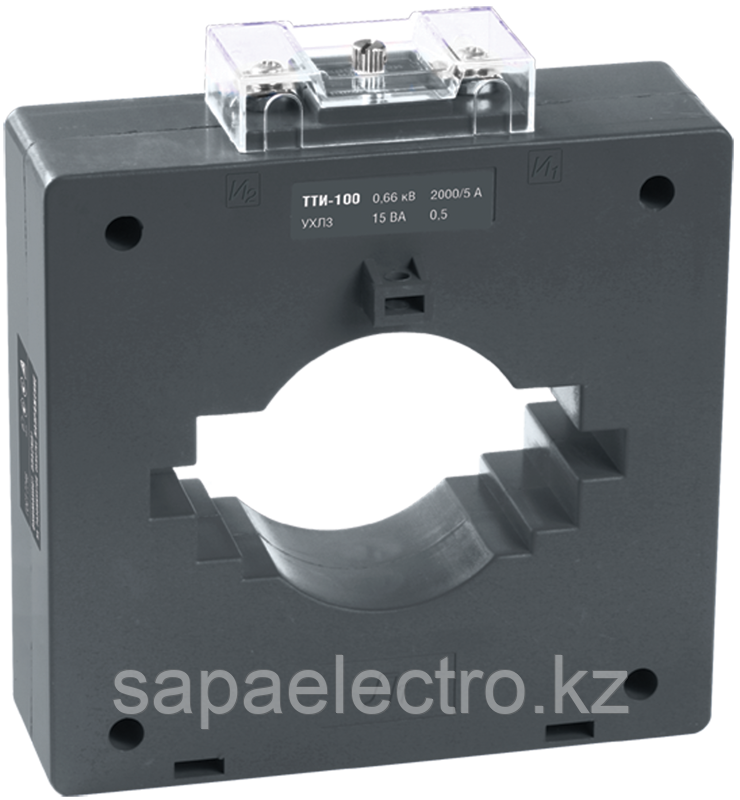

Трансформаторы тока ТТИ предназначены:- для применения в схемах учета электроэнергии при расчетах с потребителями;- для применения в схемах коммерческого учета электроэнергии;- для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006.Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза".На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений.Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.
Медная луженая шина у трансформаторов ТТИ-А, дает возможность подключать как медные, так и алюминиевые проводники.Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей.Межповерочный интервал 5 лет.
Технические характеристики
Первичный номин ток: | 2000А |
Вторичный номин ток: | 5А |
Класс точности: | 0,5 |
Номин вторичная полная мощность: | 15ВА |
Вторичное подключение: | Винтовое соединение |
Наибольшее раб напряжение: | 0,72кВ |
Номин частота: | 50Гц |
Климатическое исполнение: | УХЛ3 |
Степень защиты - IP: | IP20 |
Макс диаметр кабеля: | 60мм |
Номин напряжение: | 660В |
Эксплуатационные параметры
Срок службы, Лет: | 25 |
Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
---|
Количество | 1 | - | 16 |
---|
Единицы измерения | шт | - | шт |
---|
Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
---|
Материал упаковки | КАРТОН | - | КАРТОН |
---|
Штрихкод | 4606056124804 | - | 4606056124811 |
---|
Вес брутто, кг | 0.873 | - | 14.4 |
---|
l, см | 15 | - | 59 |
---|
b, см | 7 | - | 32 |
---|
h, см | 16 | - | 18 |
---|
