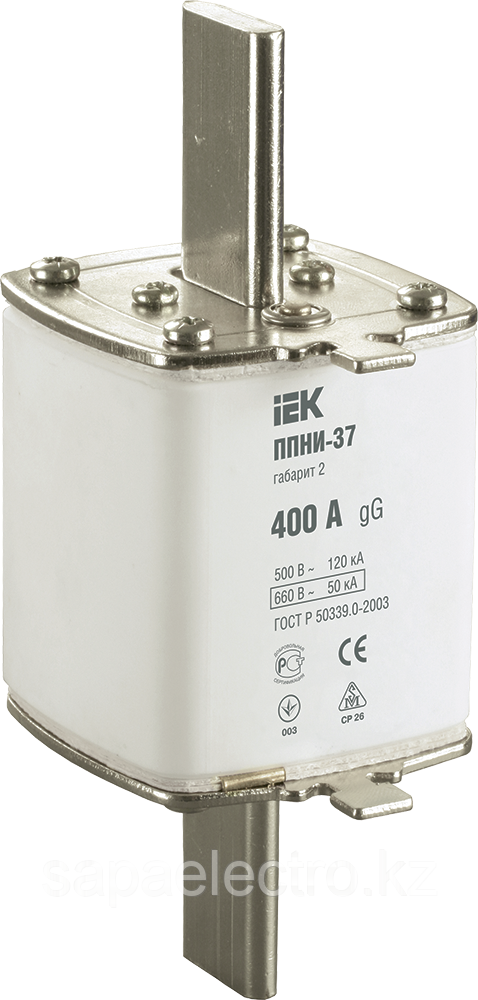

Предохранители плавкие серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А.Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления.Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.
Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.Широкий ассортиментный ряд предохранителей ППНИ, включающий в себя плавкие вставки с номинальными токами от 2 А до 630 А, всего 82 позиции в 6 габаритах.Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.Широкий диапазон рабочих температур, от -45°С до +60°С, позволяет применять предохранители ППНИ в разных климатических поясах.Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.
Технические характеристики
| Конструктивный размер: | Типоразмер 2 (NH2) |
| Номин ток: | 400А |
| Номин раб напряжение: | 690В |
| Категория применения: | gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки) |
| Тип индикатора срабатывания: | Верхний индикатор срабатывания |
| Номин частота: | 50Гц |
| Климатическое исполнение: | УХЛ3 |
| Степень защиты - IP: | IP00 |
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
|---|
| Количество | 1 | - | 24 |
|---|
| Единицы измерения | шт | - | шт |
|---|
| Тип упаковки | КОРОБКА/БОКС | - | КОРОБКА/БОКС |
|---|
| Материал упаковки | КАРТОН | - | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
|---|
| Штрихкод | 4606056058604 | - | 4606056058611 |
|---|
| Вес брутто, кг | 0.713 | - | 18 |
|---|
| l, см | 15.5 | - | 39.5 |
|---|
| b, см | 6 | - | 32 |
|---|
| h, см | 7.7 | - | 15.5 |
|---|
