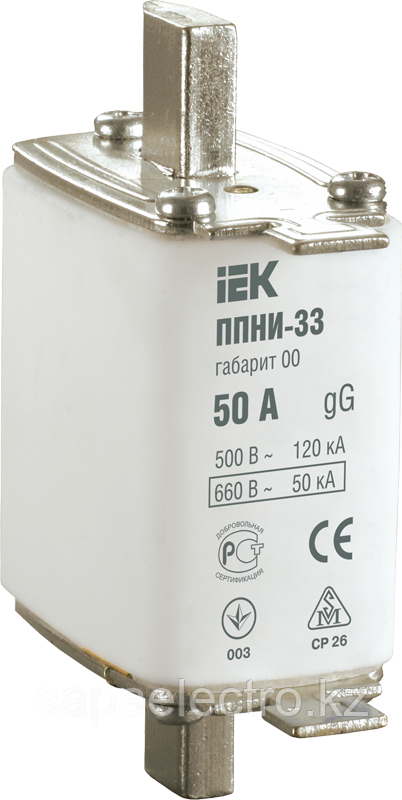

Предохранители плавкие серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А.Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления.Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.
Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.Широкий ассортиментный ряд предохранителей ППНИ, включающий в себя плавкие вставки с номинальными токами от 2 А до 630 А, всего 82 позиции в 6 габаритах.Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.Широкий диапазон рабочих температур, от -45°С до +60°С, позволяет применять предохранители ППНИ в разных климатических поясах.Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.
Технические характеристики
Конструктивный размер: | Типоразмер 00 (NH00) |
Номин ток: | 32А |
Номин раб напряжение: | 690В |
Категория применения: | gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки) |
Тип индикатора срабатывания: | Верхний индикатор срабатывания |
Номин частота: | 50Гц |
Климатическое исполнение: | УХЛ3 |
Степень защиты - IP: | IP00 |
Эксплуатационные параметры
Срок службы, Лет: | 15 |
Гарантийный срок, Лет: | 5 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная |
---|
Количество | - | 3 | 90 |
---|
Единицы измерения | - | шт | шт |
---|
Тип упаковки | - | КОРОБКА/БОКС | КОРОБКА/БОКС |
---|
Материал упаковки | - | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
---|
Штрихкод | - | 4606056057706 | 4606056057713 |
---|
Вес брутто, кг | - | 0.5833333 | 17.5 |
---|
l, см | - | 9.8 | 43 |
---|
b, см | - | 8 | 21 |
---|
h, см | - | 6.3 | 21 |
---|
